Как правильно подключить дифавтомат?

Дифференциальный автомат выполняет 3 основные функции. Это защита от короткого замыкания (КЗ), утечки тока на корпус электроприборов и перегрузки электрической сети. Попробуем разобраться как правильно подключать дифавтомат своими руками и дадим несколько советов.

Со схемами подключения мы разобрались в предыдущей статье, теперь приступим к установке. Начнем с пошаговой инструкции по установке дифавтомата в распределительном щите.

  • Во-первых, необходимо осмотреть корпус изделия на наличие механических повреждений и прочих дефектов, которые в последствии могут привести к аварийной ситуации.

    Осмотр корпуса дифавтомата

  • Во-вторых, нужно отключить электричество в доме, проверить отсутствие тока в сети, например, индикаторной отверткой, и отключить электричество в РЩ.

    Отключить свет

  • Далее устанавливаем дифавтомат на DIN-рейку (фотография представлена ниже).

    Устанавливаем дифавтомат на DIN-рейку

  • Зачищаем изоляцию на жилах, используя специальный инструмент (он не повредит токоведущий контакт).

    Инструмент для зачистки изоляции

  • Производим подключение фазного и нулевого проводника в специально отведенных под них разъемах на корпусе устройства. Важно! Вводные провода необходимо крепить сверху (еще одна фотография).

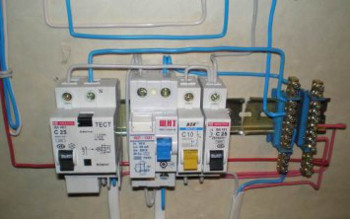

    Установка дифавтомата

  • Включаем подачу электричества на дифавтомат и проверяем его работу.

Также Вы можете ознакомиться с наиболее распространенными ошибками, которые возникают при монтаже дифавтомата.
